Purlin Standing Seam Roofing Sheets Standing Seam Roof Clamp Roll Machine

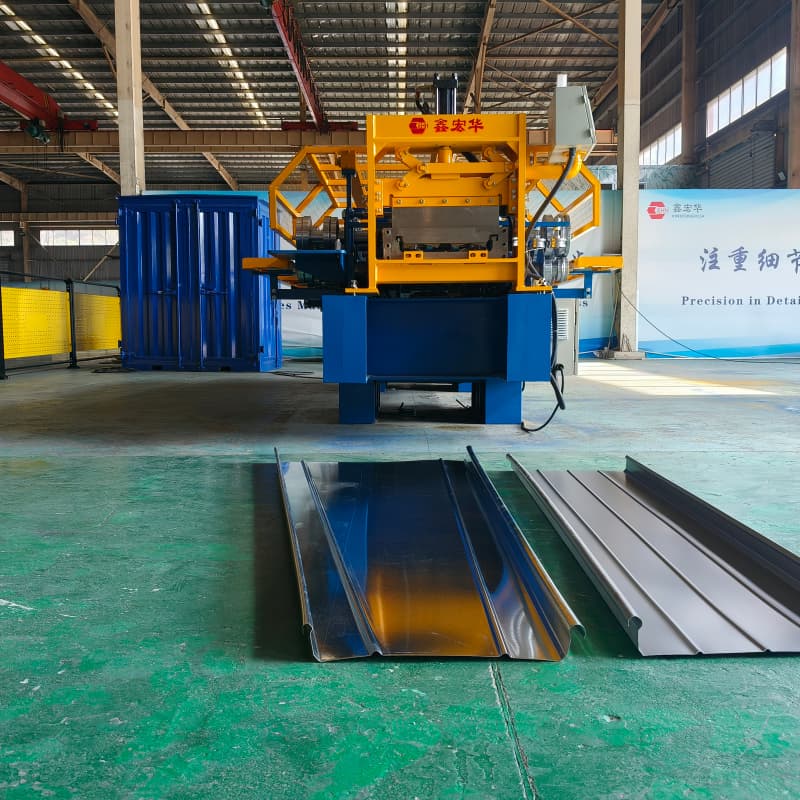

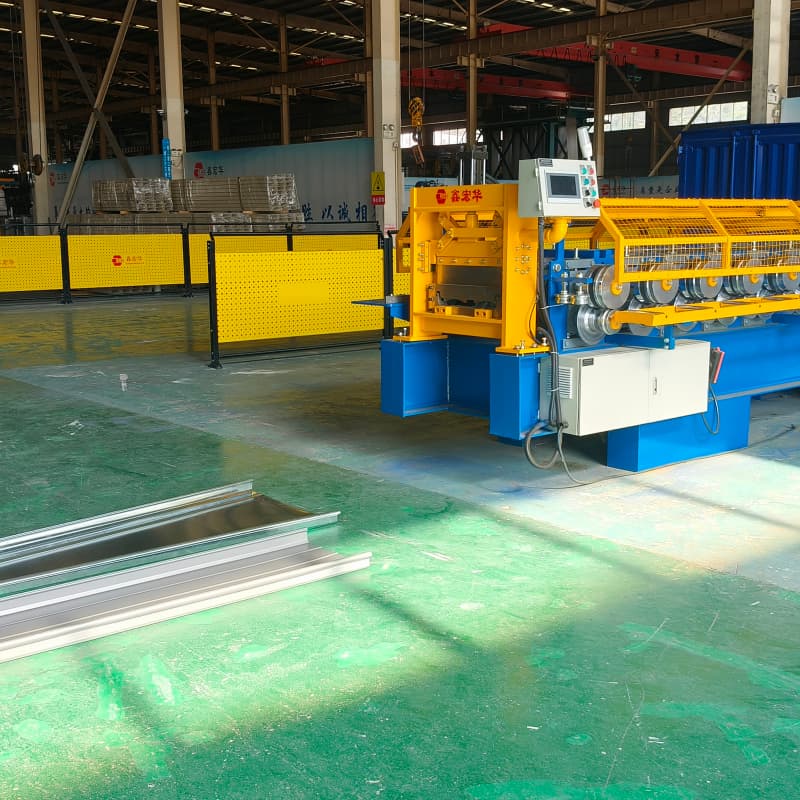

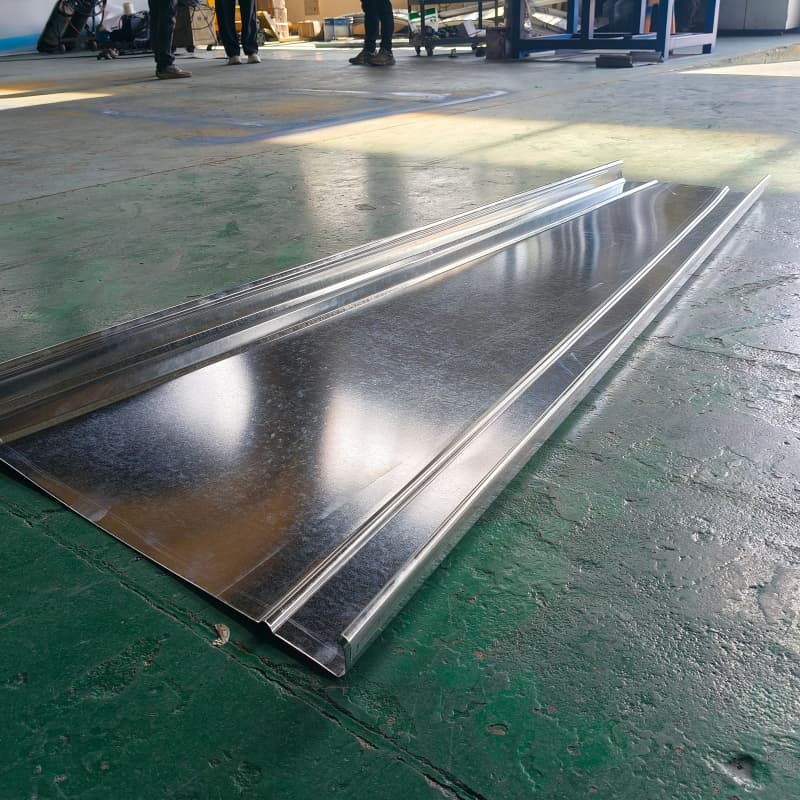

The Self-Lock Roof Panel Roll Forming Machine is specially designed to produce self-locking roof panels with an effective width of 475mm.
It is suitable for processing pre-painted galvanized steel, galvanized steel, and aluminum sheets, with a thickness range of 0.4–0.8mm.
The machine operates at a working speed of up to 12 meters per minute.
Specifications:
| Item | Specification |
| Overall Dimensions | 8400*1500*1200 mm |
| Weight | 4500 KGS |
| Main Motor Power | 11 KW |
| Hydraulic Cutting Power | 2.2 KW |
| Voltage | 415V / 50Hz / 3 Phase |
| Forming Stations | 20 stations |
| Forming Speed | 0–20 m/min |
| Roof Panel Height | 40 mm |
| Effective Panel Width | 600 mm |
| Feeding Width | As per profile drawing |
| Forming Thickness | 0.55–0.8 mm (Material: Galvanized Steel with 550 MPa Yield Strength) |
| Cutting Tolerance | ±2 mm |
| Roller Material | High-quality 45# forged steel, surface polished and hard chrome coated |
| Shaft Material | 40Cr |
| Sprocket Material | 45# steel, high-frequency quenched |
| Cutting System | Hydraulic cutting unit |
| Blade Material | Cr12Mov, quenched at 60–62°C |
| Frame Material | High-quality welded structural steel |
| Raw Material | Pre-painted steel sheet, galvanized steel sheet |
| Roller | Computer Control Cabinet | Hydraulic Cutter |
| high grade 45# forged steel,Plated Hard chrome and polished |
PLC Frequency Control System with touch screen | Cr12 mold steel with quenched treatment 60-62°C |
|
Type
|
YX65-400
|
YX65-430
|
|
Material Width
|
575-578m
|
600-603mm
|
|
Height of Roofing
|
65mm
|
65mm
|
|
Effective Width
|
400mm
|
430mm
|
|
Thickness for steel
|
Q235-Q345(steel):0.5-0.8mm
|
|
|
Thickness for aluminum
|
(Al-Mg-Mn):0.7-1.0mm/0.9-1.2mm
|
|
|
Forming steps
|
13Steps
|
|
|
Dimension
|
5800*1600*1400mm
|
|
|
Motor Power
|
5.5KW*2 sets
|
|
|
Hydraulic Power
|
2.2KW
|
|
|
Forming Speed
|
8-14m/min
|
|
|
Weight
|
7000KGS
|
|
|
Material for producing roofing
|
Aluminum Sheet, PPGI Steel and GI Steel
|
|
|
No.
|
Items
|
Quantity
|
|
1
|
Main Forming Machine for Straight and Tapered Roofing
|
1
|
|
2
|
5 Tons Manual Uncoiler
|
1
|
|
3
|
Hydraulic System
|
1
|
|
4
|
PLC Computer Controlling System With Touch Screen
|
1
|
|
5
|
Hydraulic Forming Cutter
|
3
|
|
6
|
Device for making tapered standing seam roofing
|
1
|
|
7
|
Auto Seamer
|
1
|
|
8
|
Hand Seamer
|
2
|
|
9
|
Run out tables
|
3
|
|
10
|
Operation Manual
|
1
|
