ماكينة تشكيل ألواح السقف ذات الدرزات القائمة الأوتوماتيكية YX65-300

ماكينة تشكيل ألواح السقف ذات الدرزات القائمة YX65-300

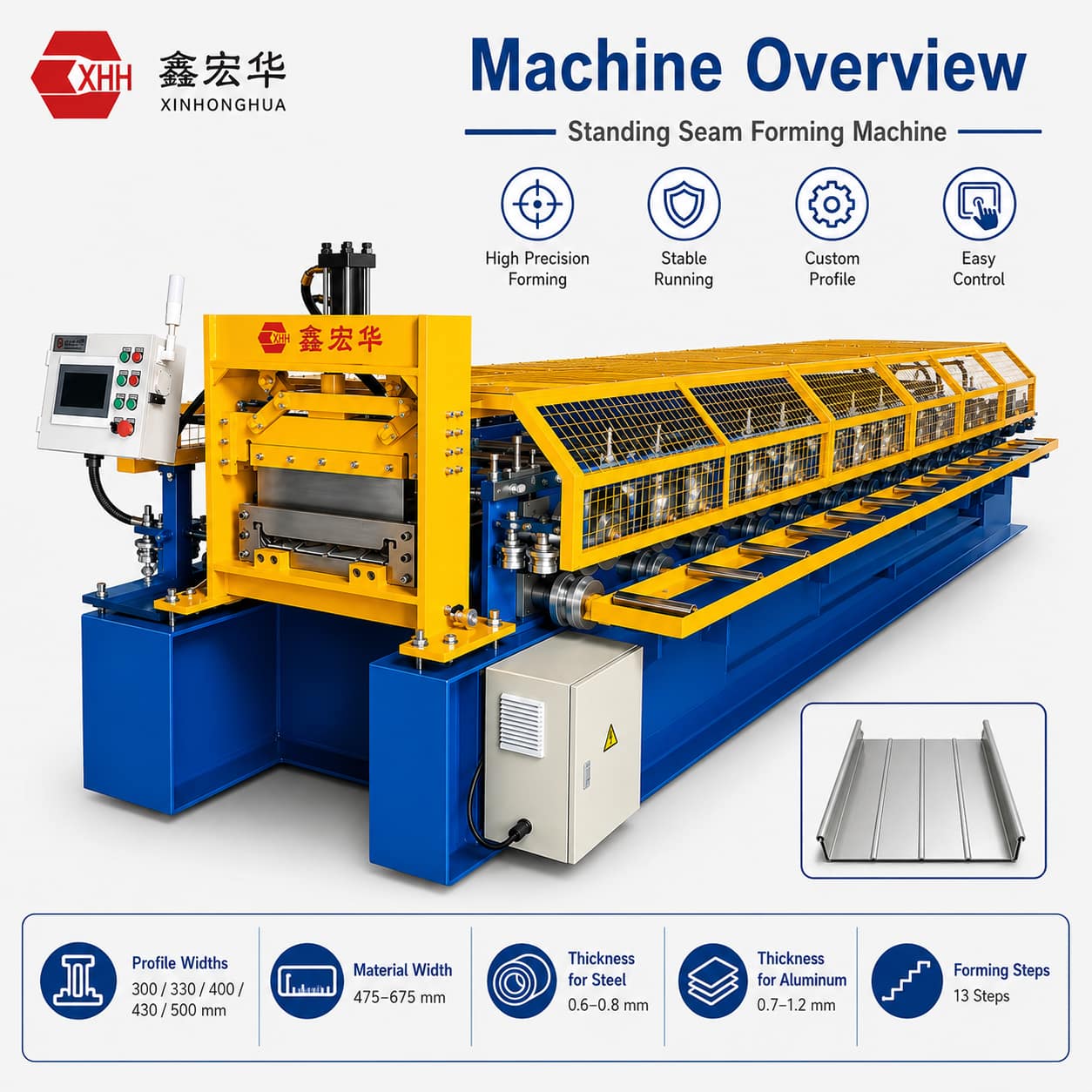

تم تطوير آلة تشكيل ألواح الأسقف ذات الدرزات البارزة YX65-300 لإنتاج ألواح الأسقف المعدنية ذات الدرزات البارزة المستخدمة في المباني الفولاذية الحديثة والمصانع والمستودعات والمطارات وقاعات المعارض وغيرها من مشاريع التسقيف الكبيرة.

تجمع الآلة بين بنية ميكانيكية مستقرة، وبكرات تشكيل دقيقة، ونظام تحكم PLC لتحقيق أبعاد ألواح متسقة وأداء تشكيل سلس.

الميزات الرئيسية

تشكيل عالي الدقة
تساعد محطات تشكيل اللفائف الدقيقة في الحفاظ على شكل الألواح المتسق ودقة الأبعاد أثناء الإنتاج المستمر.

تشغيل مستقر
تم تصميم هيكل الآلة شديد التحمل ونظام النقل الموثوق به للتشغيل طويل الأمد والمستمر.

تحكم سهل باستخدام وحدة التحكم المنطقية القابلة للبرمجة (PLC)
تم تجهيز الآلة بنظام تحكم PLC وواجهة تشغيل سهلة الاستخدام لتسهيل ضبط الإنتاج.

خيارات الملف الشخصي المخصص
يمكن تخصيص الآلة لتناسب عروض ألواح التماس القائمة المختلفة ومتطلبات المشروع.

مناسب للفولاذ والألومنيوم
يمكن لخط الإنتاج معالجة مواد تسقيف من الفولاذ والألمنيوم ضمن نطاق السماكة المحدد.

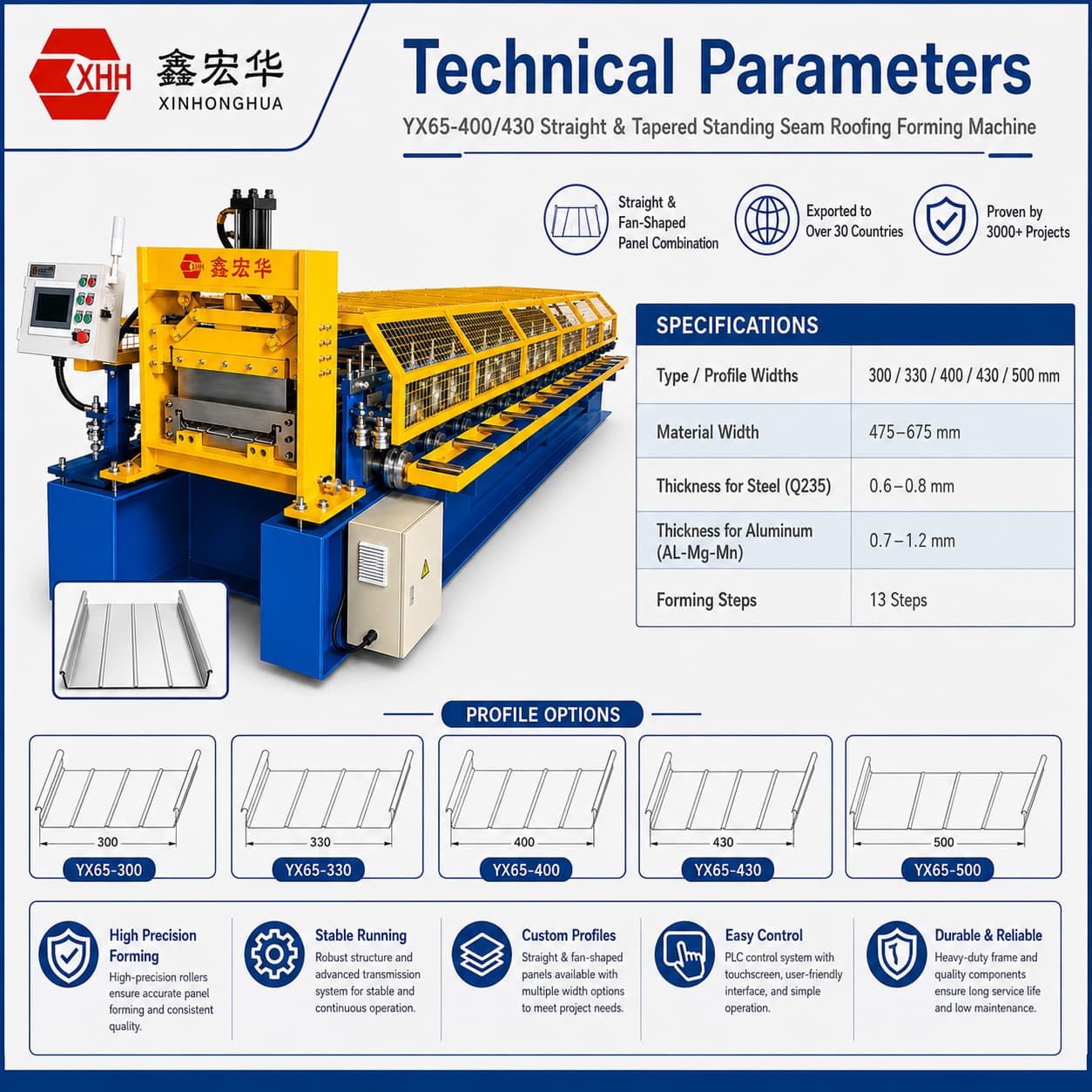

المعايير الفنية

نموذج: YX65-300
نوع اللوحة: ألواح السقف ذات الدرزات البارزة
عرض المقطع النهائي: 300 مم
عرض الملف الشخصي الاختياري: 300 / 330 / 400 / 430 / 500 مم
نطاق عرض المادة: 475–675 مم
سُمك الفولاذ: 0.6–0.8 مم
سُمك الألومنيوم: 0.7–1.2 مم
خطوات التشكيل: 13 محطة
نظام التحكم: التحكم بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC)
التطبيق الرئيسي: نظام تسقيف معدني ذو درزات بارزة

يمكن تخصيص سلسلة YX65 وفقًا لعرض المقطع الجانبي المطلوب ونوع المادة ومواصفات المشروع.

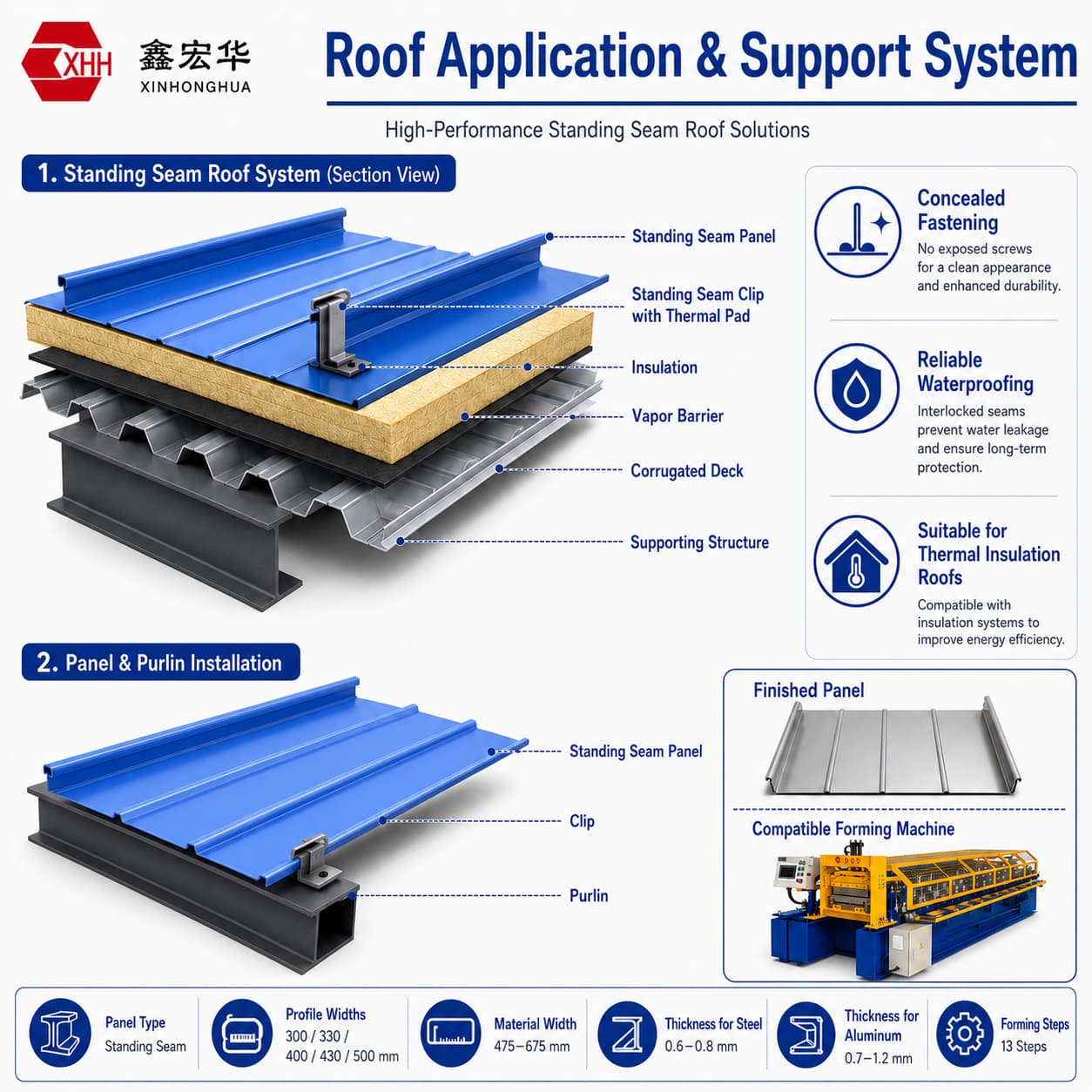

تطبيق السقف ذي الدرزات القائمة

تُستخدم ألواح التسقيف ذات الدرزات البارزة على نطاق واسع في أنظمة التسقيف المعدنية الحديثة نظرًا لمظهرها النظيف، وهيكل التثبيت المخفي، وأدائها الموثوق به في مقاومة الماء.

يمكن أن يشمل نظام السقف عادةً ما يلي:

• لوحة سقف ذات درزات بارزة
• مشابك الخياطة القائمة
• طبقة عازلة حرارية
• حاجز بخاري
• سطح مموج
• الهيكل الفولاذي الداعم

يساعد نظام التثبيت المخفي على تقليل البراغي الظاهرة على سطح السقف ويحسن المظهر العام ومقاومة الطقس على المدى الطويل.

تركيب الألواح والعوارض

يمكن تركيب ألواح التماس القائمة الجاهزة على عوارض فولاذية باستخدام مشابك التماس القائمة المخصصة.

تتيح طريقة التركيب هذه توصيل لوحة السقف بشكل آمن بالهيكل الداعم مع الحفاظ على سطح السقف نظيفًا.

النظام مناسب لما يلي:

• أسطح المصانع الصناعية
• مستودعات ذات هياكل فولاذية
• المباني التجارية
• المطارات ومباني النقل
• مراكز المعارض
• المرافق الرياضية
• مشاريع تسقيف معدنية ذات مساحات واسعة
• أنظمة عزل حراري للأسقف

خيارات الملف الشخصي

يمكن تهيئة سلسلة آلات تشكيل الدرزات القائمة YX65 لعرض ألواح نهائية مختلفة:

YX65-300 – 300 مم
YX65-330 – 330 مم
YX65-400 – 400 مم
YX65-430 – 430 مم
YX65-500 – 500 مم

يمكن توفير أحجام مختلفة للقطاعات الجانبية وفقًا لرسومات العميل ومتطلبات نظام التسقيف.

لماذا تختار ماكينة تشكيل الدرزات القائمة من شينهونغوا

تركز شركة شينهونغوا على معدات تشكيل اللفائف لتطبيقات الأسقف المعدنية والمباني الفولاذية.

يمكن تخصيص آلات تشكيل اللحامات القائمة لدينا وفقًا لما يلي:

• رسومات جانبية للألواح
• عرض اللوحة المطلوب
• نوع المادة الخام
• سمك المادة
• معيار الجهد المحلي
• متطلبات الإنتاج

قبل بدء الإنتاج، يمكن للعملاء تقديم رسومات توضيحية أو عينات من الألواح حتى يمكن تأكيد تكوين الآلة وفقًا لمتطلبات المشروع الفعلية.
