لا يقتصر اختيار ماكينة تشكيل المدادات C/Z على حجم المقطع أو سمك المادة أو سرعة خط الإنتاج فحسب، بل إن أحد أهم قرارات التكوين هو ما إذا كان ينبغي لخط الإنتاج قطع الفولاذ قبل التشكيل أو بعده. يؤثر هذا الاختيار على جودة المقطع، ومرونة الإنتاج، والأدوات، والنفايات، وكيفية إدارة المشغلين للطلبات المختلفة.
يشرح هذا الدليل الاختلافات العملية بين آلات قطع المدادات C/Z قبل القطع وبعده حتى يتمكن مصنعو الهياكل الفولاذية من اختيار خط إنتاج يتناسب مع متطلباتهم الحقيقية.
يقوم خط القطع المسبق بقطع شريط اللفائف المسطح إلى الطول المبرمج قبل دخول المادة إلى محطات تشكيل اللفائف. ثم يتم تشكيل الصفيحة المفصولة إلى المقطع الجانبي المطلوب على شكل حرف C أو Z.
نظرًا لأن شفرة القطع تعمل على المواد المسطحة، فإن نظام القطع بسيط نسبيًا. ويمكن لوحدة القطع نفسها عادةً دعم أحجام متعددة للقطاعات دون الحاجة إلى شفرة مخصصة لكل قطاع. وهذا ما يجعل أنظمة القطع المسبق جذابة للمصانع التي تنتج العديد من الأبعاد بكميات صغيرة أو متوسطة.
مع ذلك، يجب أن تدخل الصفيحة المفصولة وتتحرك عبر محطات التشكيل بدقة. إذا لم يكن تصميم الخط أو نظام التوجيه أو تسلسل التحكم مُحسَّنًا، فقد تتطلب القطع القصيرة جدًا أو بعض المواد عالية المقاومة عناية إضافية.
تقوم آلة القطع اللاحقة بتشكيل الشريط المتواصل أولاً، ثم تقطع المدادة النهائية على شكل حرف C أو Z بعد خروجها من قسم تشكيل اللفائف. وتستمر عملية التشكيل بشكل متواصل حتى الوصول إلى الطول المبرمج.
يُتيح هذا الترتيب تغذية مستقرة للمواد وإنتاجًا مستمرًا فعالًا. وغالبًا ما يُختار للكميات الكبيرة حيث يكون إيقاع الإنتاج والتكرار والتكامل مع عمليات التثقيب أمورًا بالغة الأهمية.
يُعدّ قالب القطع العاملَ الأساسي. بما أن الشفرة تقطع مقطعًا مُشكَّلًا، فيجب أن يتطابق شكلها مع المقطع الجانبي. لذا، يتطلب الخط الذي يغطي أبعادًا متعددة (C وZ) حل قطع عالمي مُصمَّمًا هندسيًا بدقة، أو أدوات مناسبة لنطاق المقطع الجانبي المطلوب. قد يؤدي استخدام أدوات غير مناسبة أو عدم وجود خلوص كافٍ إلى ظهور نتوءات، أو تشوه في الأطراف، أو الحاجة إلى صيانة إضافية.
إذا كان مصنعك يُجري تغييرات متكررة بين قطاعات C100 وC140 وC200 وZ وغيرها من الأحجام المُخصصة، فإن القطع المُسبق يُوفر حلاً بسيطاً لأن شفرة القطع تعمل على الفولاذ المُسطح. كما يُمكن للقطع اللاحق دعم تغيير الحجم تلقائياً، ولكن يجب تصميم نظام القطع ليشمل نطاق القطاعات الكامل.
تُعدّ خطوط الإنتاج المقطوعة مسبقًا مناسبةً للإنتاج المرن والطلبات المتنوعة. أما خطوط الإنتاج المقطوعة لاحقًا، فتُفضّل غالبًا عندما يُنتج المصنع دفعات طويلة ويرغب في تدفق إنتاجي مستمر.
يمكن استخدام كلا التصميمين مع أنظمة التثقيب الهيدروليكية أو المؤازرة. يعتمد التصميم الأمثل على عدد الثقوب وأشكالها ودقة التباعد بينها، بالإضافة إلى ما إذا كانت البيانات ستُستورد من برامج التصميم بمساعدة الحاسوب (CAD) أو نمذجة معلومات المباني (BIM). في إنتاج المباني الفولاذية المؤتمت، ينبغي تقييم نظام التثقيب والتحكم بالتزامن مع طريقة القطع.
يؤثر سمك اللفائف، وقوة الخضوع، والطلاء، وشكل المقطع العرضي على التكوين النهائي للآلة. تتطلب المواد عالية المقاومة، مثل فولاذ G450 أو G550، حسابًا دقيقًا لتصميم البكرات، وقوة الدفع، وقوة التثقيب، وقدرة القطع. لا ينبغي أبدًا اختيار موضع القطع وحده دون مراعاة هذه العوامل.
يُجنّب نظام القطع المسبق المصمم جيدًا قطع الجزء النهائي، بينما يُتيح نظام القطع اللاحق المصمم جيدًا الحصول على نهايات نظيفة ودقيقة للملفات الجانبية باستخدام الشفرة والمسافة المناسبة. ينبغي على المشترين فحص عينات فعلية من الملفات الجانبية والتأكد من متطلبات التفاوت قبل الموافقة على الآلة.
قبل طلب عرض سعر، يرجى تجهيز المعلومات التالية:
إن توفير المعلومات الكاملة يسمح لشركة تصنيع الآلات بالتوصية بخط إنتاج مناسب بدلاً من تقديم تكوين عام.
اختر آلة قطع المدادات C/Z مسبقة القطع عندما تكون إنتاجية الملفات المرنة، وتغييرات الطلبات المتكررة، وطريقة القطع العالمية من الأولويات.
اختر ماكينة قطع المدادات C/Z عندما يكون الإنتاج المستمر والمعالجة الآلية والدفعات المتوسطة إلى الكبيرة الفعالة هي الأولويات الرئيسية.
لا يوجد تصميم واحد مثالي لجميع المصانع. يعتمد الحل الأمثل على مواصفات مصنعك، والمواد الخام، وجدول الإنتاج، وعملية التثقيب، وأهداف الأتمتة.

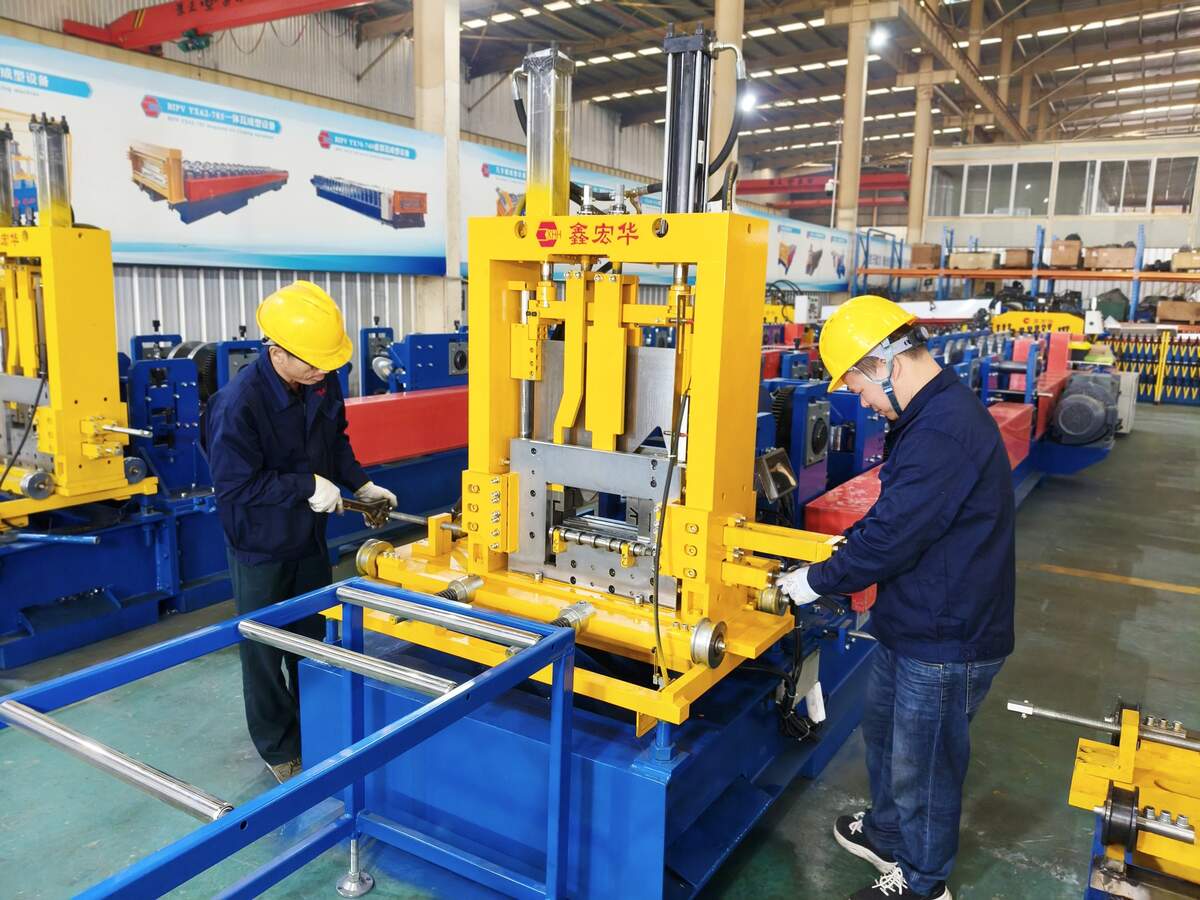

تُطوّر شركة شينهونغوا للآلات حلولاً لتشكيل المدادات على شكل حرف C/Z وفقًا لرسومات العملاء ومتطلبات الإنتاج. يستطيع فريقنا تقييم نطاقات المقاطع، ومواصفات المواد، وطرق القطع، وتخطيطات التثقيب، وأنظمة التحكم، والمعايير الكهربائية المحلية للمساعدة في تصميم خط إنتاج عملي.
أرسل إلينا رسوماتك الخاصة بالقطاعات، ونطاق السماكة، ونوع المادة، والإنتاج المطلوب. سنوصي بتكوين آلة تصنيع المدادات C/Z لمشروعك.
