إنشاء قنوات أو مقاطع على شكل حرف U من ملفات أو صفائح معدنية.
تشكيل شريط مستمر من المعدن عن طريق توجيهه عبر سلسلة من الأسطوانات لتحقيق الشكل المطلوب تدريجيًا.
تحديد:
| غرض | مواصفة |
| الأبعاد الكلية | 5000 × 800 × 1500 مم |
| وزن | 2000 كجم |
| قوة المحرك | 5.5 كيلو واط |
| الطاقة الهيدروليكية | 3 كيلوواط |
| الجهد االكهربى | 220 فولت / 60 هرتز / 3 مراحل |
| محطات التشكيل | 12 محطة |
| سرعة التشكيل | 0–45 م/دقيقة |
| ارتفاع القناة على شكل حرف U | 12 ملم |
| عرض القناة على شكل حرف U | 38 ملم |
| عرض المادة | 60 ملم |
| سمك المادة | 0.3–0.6 ملم |
| نوع المادة | الفولاذ المجلفن |
| تسامح القطع | ±2 مم |
| مادة الأسطوانة | فولاذ Cr12، معالج حرارياً، مصقول ومطلي بالكروم الصلب |
| مادة العمود | فولاذ 45# |
| مادة العجلة المسننة | 45# فولاذ، مُخمَّد بتردد عالي |
| نظام القطع | جهاز القطع الهيدروليكي |
| مادة الشفرة | Cr12، مطفأ عند 60-62 درجة مئوية |
| مادة الإطار | فولاذ هيكلي ملحوم عالي الجودة |
| المواد الخام | الفولاذ المجلفن |
نظرة عامة على تشغيل آلة تشكيل القناة U هي كما يلي:
تغذية المواد
تبدأ العملية بلفافة أو صفيحة معدنية، عادةً من الفولاذ أو الألومنيوم، توضع على جهاز فك أو فك اللفافة. بعد ذلك، تُدخل المادة إلى آلة تشكيل اللفائف.

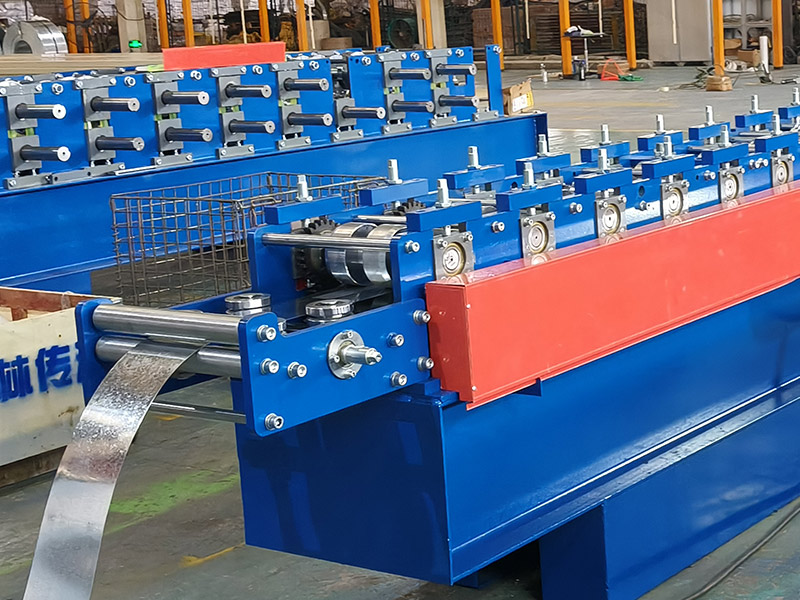

تشكيل اللفائف

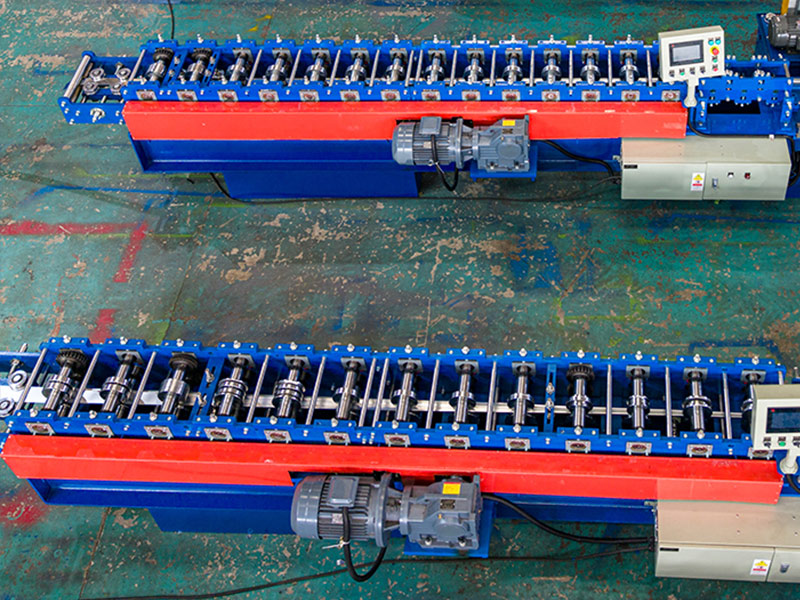

يتكون قلب الآلة من سلسلة من البكرات التي تُثني الشريط المعدني تدريجيًا وتُشكله على شكل حرف U. صُممت كل مجموعة بكرات بدقة لتحقيق الأبعاد والخصائص المحددة لقناة حرف U.

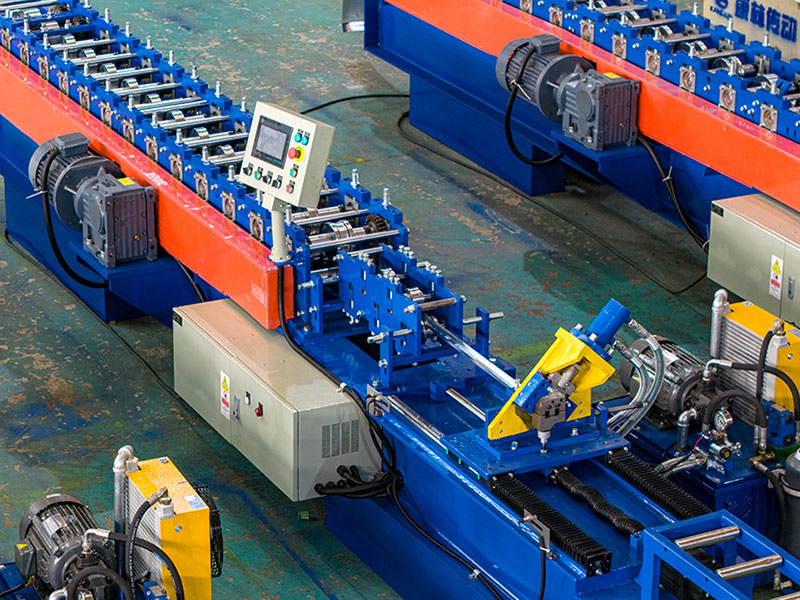

القطع

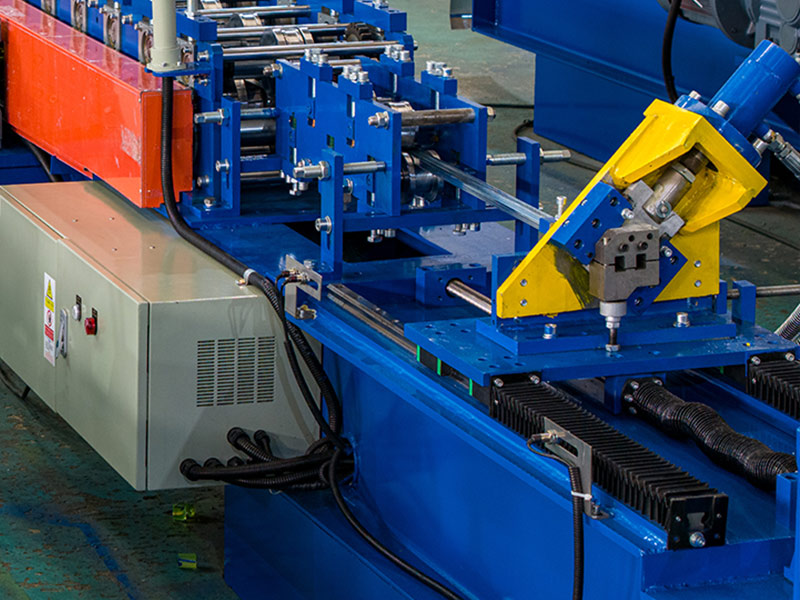

بعد تشكيل الشريط المعدني على شكل حرف U، تُستخدم آلية قطع، مثل آلة القطع المتطايرة أو آلة القص اللاحقة، لقطع المقطع إلى الطول المطلوب. هذا يضمن أن المنتج النهائي يلبي المواصفات الصحيحة.
التكديس
بمجرد تشكيل قناة U وقطعها واستكمال أي خطوات أساسية بعد المعالجة، يتم عادةً تكديس القطع المكتملة أو تجميعها أو تعبئتها لتسهيل التعامل والنقل.
تتوفر آلات تشكيل قناة U بأحجام وتكوينات متنوعة، مصممة خصيصًا لتناسب تعقيد قناة U وحجم الإنتاج المطلوب. يمكن أن تكون هذه الآلات آلية بالكامل أو شبه آلية، وفقًا لمستوى الدقة والكفاءة المطلوبين في عملية التصنيع.
تلعب آلات تشكيل قنوات U دورًا محوريًا في الصناعات التي تتطلب قنوات U متينة وعالية الجودة لتطبيقات متنوعة. فهي توفر مزايا مثل فعالية التكلفة، وإمكانية التكرار، والقدرة على إنتاج قنوات U بأبعاد وميزات متنوعة لتلبية احتياجات المشاريع المحددة.
يتم تجميع جميع آلات تشكيل اللفائف بالكامل في مصنعنا. تشمل آلات تشكيل اللفائف ضمانًا لمدة عام واحد يشمل القطع واليد العاملة. يتم تصميم كل آلة لتلبية احتياجات العميل ومتطلباته الخاصة.
